金属メッシュシステム

金属メッシュのジオメトリ(構造形式)は、大きく織(ウーブン)、溶接、エキスパンド、パンチングの4種類に分類されます。織構造はワイヤーを交差させて作られるため柔軟性があり、溶接構造は交点を固定することで面としての安定性が高まります。エキスパンド構造は一枚の板材から切り込みと延伸によって一体成形され、パンチング構造は板材に孔を打ち抜くことで形成されます。

これらの構造形式は、見た目が似ていても力学的な挙動や取り扱い方が大きく異なります。例えば織構造は交点が固定されていないため、外力が加わった際にワイヤー同士がわずかに動くことがあり、これが柔軟性として働く一方、寸法の安定性では溶接構造に劣る場合があります。どの構造形式が適しているかは、求められる剛性、柔軟性、開口部の形状、製造上の制約などを踏まえて判断する必要があります。

構造形式の違いについてさらに詳しく知りたい場合は、素材ページで各素材の特性を解説していますので併せてご参照ください。

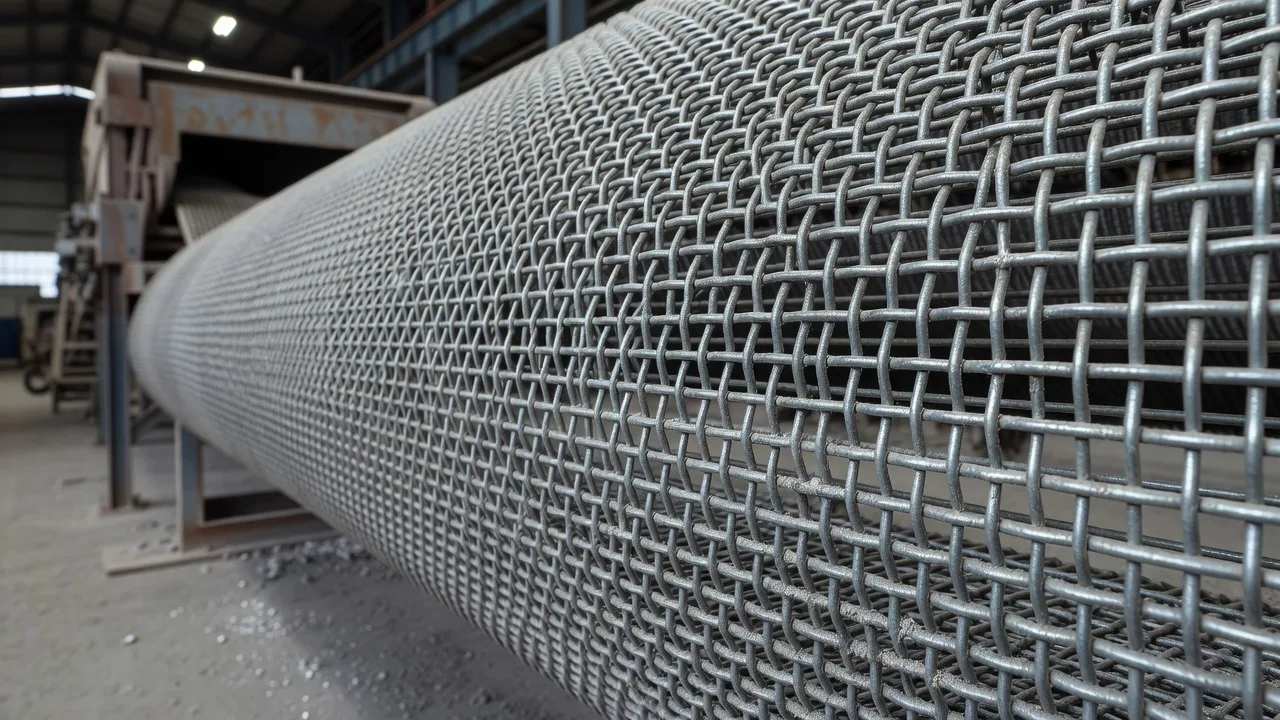

開口寸法とは、メッシュの網目1つあたりの開口部の大きさを指します。スクリーニングやろ過といった用途では、この開口寸法が通過させたい物と留めたい物を分ける基準となるため、寸法の均一性が特に重要になります。開口寸法が不均一であると、本来留まるはずの粒子が一部だけ通過してしまうなど、意図した分離性能が得られない可能性があります。

開口寸法は織・溶接・エキスパンド・パンチングのいずれの構造形式でも定義できますが、構造形式によって寸法のばらつきが生じやすい工程や箇所が異なります。例えば織構造では織り工程における張力のばらつきが開口寸法に影響することがあり、パンチング構造では金型の精度や板の送り精度が影響します。用途上、厳密な分級精度が求められる場合は、どの工程でどの程度の寸法ばらつきが生じうるかを踏まえた確認が欠かせません。

溶接金属メッシュやスクリーニング用の線材における線径と並び、エキスパンドメタルやパンチングメタルのような板材ベースのメッシュ資材では、原板となる金属板の厚さが重要な仕様要素となります。板厚は、加工後の強度や剛性、耐荷重性に直接関わるほか、打ち抜きや延伸といった加工のしやすさにも影響します。

板厚を厚くすれば一般的に強度は高まりますが、加工に必要な設備や工程の負荷も増加し、仕上がりの孔形状や網目形状にも影響が出ることがあります。逆に板厚を薄くすると加工性は向上しますが、十分な強度が得られない場合があります。材料厚さの選定は、構造上必要な強度と、加工・取り扱い上の制約を両立させる視点で検討することが望まれます。

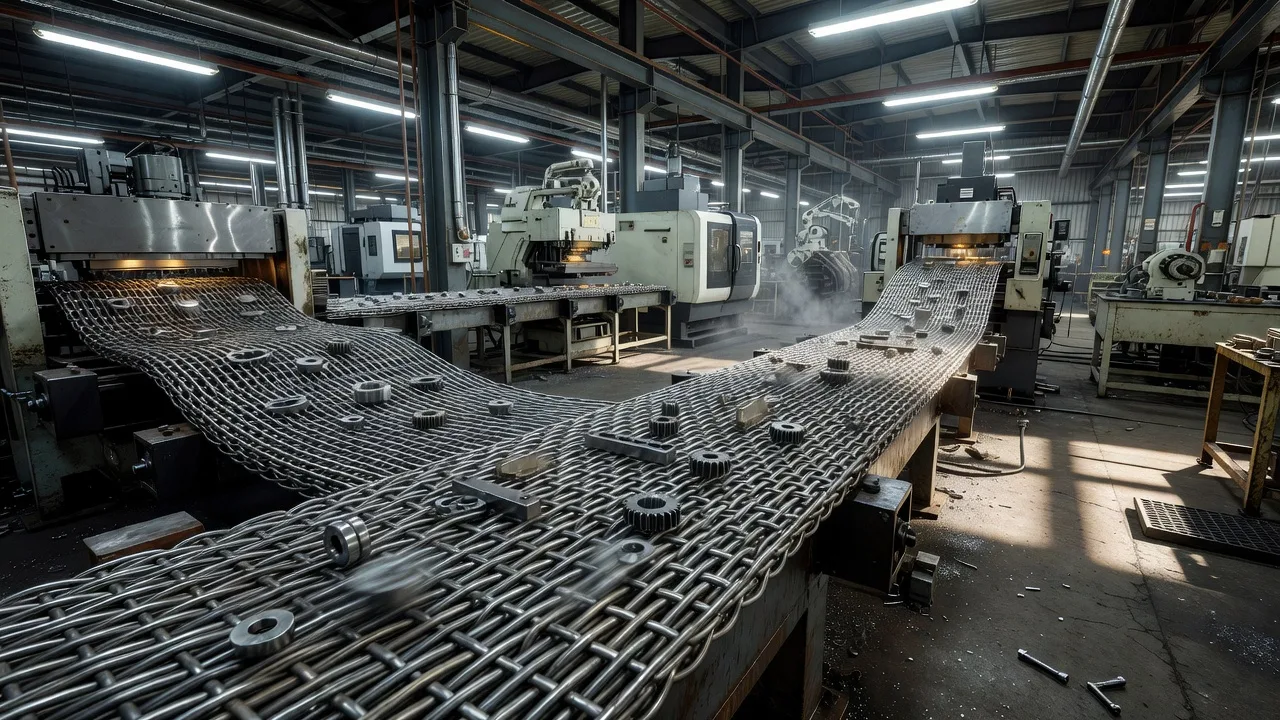

金属メッシュを構造の一部として使用する場合、荷重条件、支持方法、設置される方向(水平・垂直・傾斜)などが、実際に必要な仕様を左右します。例えば歩行用や搬送用のメッシュパネルでは、想定される荷重だけでなく、支持スパン(支点間の距離)や固定方法によって、たわみや変形の度合いが変化します。振動や繰り返し荷重が加わる環境では、疲労による劣化の進行も考慮すべき要素となります。

構造上の要件を満たすメッシュを選定するためには、荷重の種類と大きさ、支持条件、設置環境の温度変化や腐食性、そして安全率をどの程度確保すべきかといった要素を、専門的な工学的検証を通じて確認することが不可欠です。一般的な傾向を理解することは有用ですが、それだけで実際の構造安全性を判断することはできません。

金属メッシュの設置方法は、固定用のフレームへのボルト締結、溶接による固定、クランプやクリップを用いた取り付けなど複数存在し、設置環境や求められる保守性によって適した方法が異なります。固定方法を検討する際は、メッシュ自体の寸法許容差と、取り付け先となる構造物側の寸法との整合性を事前に確認しておくことが重要です。

また、設置後に想定される振動や熱膨張による寸法変化、点検・清掃時の着脱のしやすさ、将来的な交換の可能性といった運用上の要件も、設置方法の選定に影響します。設置環境が屋外である場合は、風荷重や積雪荷重など、通常の運転条件とは異なる外力が加わる可能性も考慮すべき点として挙げられます。

設置条件に応じた具体的な検討については、現場の状況をお知らせいただいた上で見積もり依頼にてご相談いただけます。
